Sistemas SCPC (Single Channel Per Carrier)

Sistemas SCPC (Single Channel Per Carrier)

Denominamos así al sistema en el únicamente tenemos un canal de comunicaciones por cada portadora contrapuesto a los sistemas en que múltiples canales multiplexados en frecuencia usan una portadora común.

• En el caso de la asignación de una portadora fija la asignación es previa y permanente.
• En caso de la asignación  variable, entonces es por demanda (DMA) y la portadora se asigna automáticamente en distintos momentos, a diferentes estaciones terrenas, de acuerdo con las necesidades.

Para comunicaciones de información, la modalidad mas usada es la primera, reservándose el DMA para las comunicaciones de voz; pueden ir de 64Kbps hasta 10Mbps.

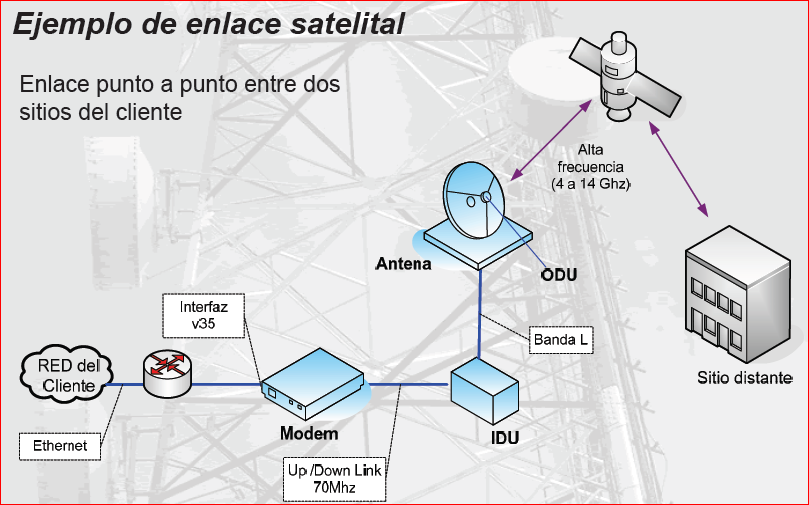

• Son enlaces Punto-a Punto
• Frecuencias de Tx yRx fijas, establecida por la empresa prestataria.
• Pueden ir de 64Kbps hasta 10Mbps

Componentes

• ModemSatelital(por ej: SDM100 o 300)
• IDU(InDoorUnit)
• ODU(OutDoorUnit)
• Antenaparabólica(1,2 a 3,8 mts)

SERVICIOS:

• Voz
• Datos
• Videoconferencia
• Internet
• Voz y datos sobre Frame Relay
• Internet Asimétrico
• Voz por demanda

PROTOCOLOS

• X.25 X.25PAD Syncrhronous bit transparent
• TINET Ethernet Asyncrhonous bit transparent
• Token Ring SNA/SDLC Group Poll SNA/SDLC
• Ethernet LAN Token Ring LAN TCP/IP over LAN
• SNA over LAN SLIP/PPP HDLC
• 3720 BSC HASP DDCMP
• IPARS

VENTAJAS DEL SISTEMA

• El sistema SCPC ofrece:
• Servicio de transmisión dedicado. (Full-Time)
• Soprte de múltiples topologías (punto-punto, puntomultipunto)
• Alta confiabilidad
• Integración de voz/fax, datos y video
• Recomendable para redes pequeñas (2-8 sitios)
• Alta velocidad (mayor a 64KBps)

VENTAJAS DE LOS SISTEMAS ANALOGICOS SCPC – FM

• Evita el multiplexado de los canales reduciendo el costo de las Ets (Cada canal telefónico modula a su portadora).
• Más simple de reconfigurar que FDM-FM ( útil para sistema de asignación bajo demanda DA).
• Solo se transmite portadora cuando el enlace eta activo. Ahorra potencia de transpondedor respecto a FDM – FM en que siempre se transmite portadora.
• SCPC – FM requiere más ancho de banda que FDM – FM para el mismo número de canales. Esta en desventaja cuando se requieren muchos números de canales

Antena WIMax en la ESPE

Antena WIMax en la ESPE

Ante WiMax Alvarion, consta de las siguientes características

BreezeACCESS VL - 5.4GHz, AUS-E-SA-5.4-VL,

Una unidad independiente de acceso a la estación base.

Limitado a 8 SUS (todos excepto SU-54).

 Kit completo unidad de acceso, incluye: stand alone de interfaz de red en interiores, al aire libre de radio 5.47-5.725GHz, sin antena separada y cable RF

Acces Unit (AU)

Estándar 10/100BaseT Ethernet (RJ-45)

Interfaz a la unidad exterior se conecta a la unidad interior a través de un cable CAT-5.

·         La estación base modular de estantería (BS-SH-VL) 19''3U

      Chasis universal con capacidad de hasta 6 módulos de la UA.

     Dos módulos de fuente de alimentación puede ser utilizado en un chasis BS-SH-VL (AC o DC) para un funcionamiento sin fallos.

    El kit de AU-D-BS incluye un chasis basado en la unidad interior, montados en postes y antenas de la unidad exterior del sector.

·         La estación base independiente micro (AU-D-SA)

      kit incluye una pequeña unidad interior, montado en un poste unidad exterior y una antena de sector.

SERVICIOS DE LA TV INTERACTIVA y DEIVACIONES DE LA FIBRA ÓPTICA Y EL CABLE COAXIAL

El vídeo bajo demanda, del inglés video on demand (VoD) es un sistema de televisión que permite al usuario el acceso a contenidos multimedia de forma personalizada ofreciéndole, de este modo, la posibilidad de solicitar y visualizar una película o programa concreto en el momento exacto que el telespectador lo desee. Existe, por tanto, la posibilidad de visualización en tiempo real o bien descargándolo en un dispositivo como puede ser un ordenador, una grabadora de vídeo digital (también llamada grabadora de vídeo personal) o un reproductor portátil para verlo en cualquier momento

Near Video On Demande (NVOD): vídeo casi bajo demanda

Consiste en la ejecución de un mismo programa sobre múltiples canales continuamente, pero con tiempos de comienzo diferentes separados estos por intervalos fijos y pequeños, lo cual facilitará su visión según la hora que más le convenga al usuario. De este modo, una película de dos horas podría verse simultáneamente en 6 canales en intervalos de 20 minutos.

La desventaja de este servicio comparada con el verdadero Video On Demande (el cual permite al usuario recibir, vía cable, el/los programas que haya seleccionado previamente en un listado que aparecerá en su pantalla) está en la no pausa por parte del espectador, la rápida transmisión de la película, y que no está capacitado en la elección desde una amplia librería. Por otro lado, los costes de suscripción de implementación de este servicio son mucho menores.

Push video on demand E

s una técnica utilizada por diferentes difusores en los sistemas que carecen de la interactividad para proporcionar un vídeo bajo demanda de verdad, que les permite simular dicho sistema de vídeo bajo demanda. Un sistema Push VoD utiliza una grabadora de vídeo personal (en inglés PVR) para grabar automáticamente una selección de la programación, que a menudo se transmite durante la noche, con la capacidad de repuesto. Los usuarios pueden ver la programación descargada en cualquier momento. Como el contenido de esta programación ocupa un espacio en el disco duro PVR, éste suele ser eliminado después de una semana para liberar espacio y dejar sitio a nuevos programas. El hecho de que el espacio sea limitado en el disco duro PVR significa que la flexibilidad y la selección de los programas disponibles en estos sistemas es más restringido que en los demás sistemas VoD.

Pago por ver -pay per view (PPV)o pago por evento (PPE) es una modalidad de televisión de pago, en la que el abonado paga por los eventos individuales que desea ver. Éstos pueden ser eventos deportivos, películas recién estrenadas, conciertos musicales importantes, etc. Habitualmente el sistema se comercializa como complemento a un paquete de canales de televisión que el abonado recibe continuamente de la forma tradicional, debiendo pagar, además de los eventos comprados, una cuota fija y habitualmente un alquiler por el equipo necesario.

A diferencia de los sistemas de vídeo a la carta (video on demand), la señal se transmite de forma simultánea para todos los compradores. El canal empleado puede ser tanto digitalcomo analógico, y el usuario no recibe señal, o la recibe distorsionada en tanto que no efectúa la "compra". La compra se puede realizar de forma automática, con el mando a distanciaa través del propio equipo decodificador conectado a una línea telefónica o por el propio cable si se trata de televisión por cable; también de forma manual, a través de un distribuidor o realizando una llamada telefónica.

La necesidad del decodificador supone un inconveniente cuando se desea ver distintos contenidos en varias televisiones del abonado.

El sistema de pago por visión tiene su origen en los Estados Unidos en la década de los años 1970. El primer acontecimiento relevante en PPV fue el combate entre Sugar Ray Leonard y Thomas "Hitman" en 1981.

TV-PAL '''phase alternating line''' (en español línea alternada en fase) hace referencia al modo en que la información de crominancia (color) de la señal de vídeo es transmitida, siendo invertida en fase en cada línea, permitiendo la corrección automática de los posibles errores en fase al cancelarse entre sí. En la transmisión de datos por radiofrecuencia, los errores de fase son comunes y se deben a retardos de la señal en su llegada o procesado. Los errores de fase en la transmisión de vídeo analógico provocan un error en el tono del color, afectando negativamente a la calidad de la imagen.

Triple Play

Podemos decir que el desarrollo tecnológico enfocándonos en el Triple Play, ha conseguido integrar, ó hacer converger Voz, Video y Datos mediante los protocolosde comunicación de las redes IP y algunos otros protocolos auxiliares.

Con la digitalización de los medios antes mencionados, se ha conseguido transmitir la señal por un mismo canal, y, al hablar de digitalización nos estamos refiriendo a que la Voz, el Video y los Datos son convertidos en paquetes que pueden ser fácilmente identificados por los equipos de transmisión y Recepción (Módems), en los cuales cada paquete cuenta con la prioridad y la calidad deservicio de transmisión que la señal requiere, evitando la perdida parcial o total del mismo.

FTTX

Existen varios tipos de accesos clasificados por la ubicación en donde se van a instalar, estas son:

FTTN (del inglés Fiber-to-the-node)

FTTC (del inglés Fiber-to-the-cabinet o fiber-to-the-curb)

FTTB (del inglés Fiber-to-the-building o Fiber-to-the-basement)

FTTH (del inglés Fiber-to-the-home).

Redes Convergentes: Frecuencias de Trabajo, Filtros, Splitters

Redes Convergentes: Frecuencias de Trabajo, Filtros, Splitters
ADSL

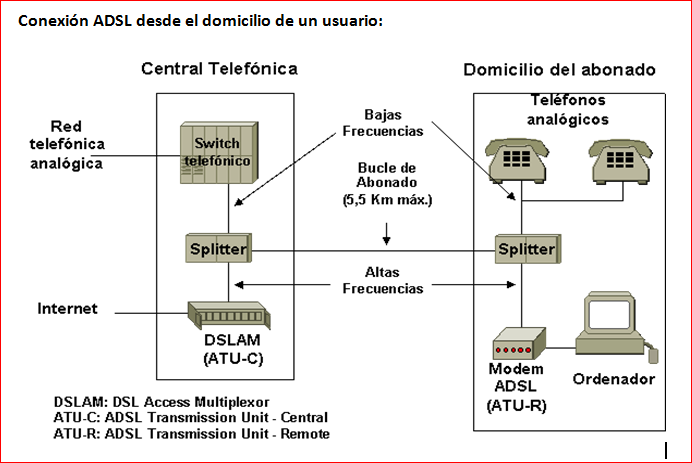

En el servicio ADSL, el envío y recepción de datos se establece desde el ordenador del usuario a través de un módem ADSL. Estos datos pasan por un filtro (splitter), que permite la utilización simultánea del servicio telefónico básico (RTC) y del servicio ADSL. Es decir, el usuario puede hablar por teléfono a la vez que está navegando por Internet. ADSL utiliza técnicas de codificación digital que permiten ampliar el rendimiento del cableado telefónico actual.

http://www.slideshare.net/edgarp272/xdsl-y-video-x-cobre

Para conseguir estas tasas de transmisión de datos, la tecnología ADSL establece tres canales independientes sobre la línea telefónica estándar: -dos canales de alta velocidad (uno de recepción de datos y otro de envío de datos) y un tercer canal para la comunicación normal de voz (servicio telefónico básico). Los dos canales de datos son asimétricos, es decir, no tienen la misma velocidad de transmisión de datos. El canal de recepción de datos tiene mayor velocidad que el canal de envío de datos.

(SPLITTER) Dispositivo que separa una banda de 4 KHz para la línea telefónica habitual. De esta forma el tráfico de voz y de datos pueden transmitirse por el mismo cable, eliminándose así la necesidad de tener una línea para voz y otra para datos.
Este dispositivo no es más que un conjunto de dos filtros: uno paso alto y otro paso bajo. La finalidad de estos filtros es la de separar las señales transmitidas por el bucle: las señales de baja frecuencia (telefonía) de las de alta frecuencia (datos).

Rangos de Frecuencias de Trabajo

Transmisión de la señal de audio y video

Sonido y video están completamente separados en un TV analógico. Una típica señal de televisión requiere 4 MHz de ancho de banda, pero al agregar el sonido, la banda lateral vestigial y un pequeño espacio, la señal de televisión requiere 6 MHz de ancho de banda. De esta forma, la FCC ubicó tres bandas de frecuencias en el espectro radioeléctrico, divididas en seis partes, cada una de 6 MHz para ubicar los canales de televisión.

- 54 a 88 MHz para canales VHF 2 a 6.

- 174 a 216 MHz para canales VHF 7 al 13.

- 470 a 890 MHz para canales UHF 14 al 83.

La señal de video compuesta puede ser transmitida a un receptor en cualquier canal disponible. La señal de video compuesta es modulada en amplitud en la frecuencia apropiada, y la información de audio es modulada en frecuencia en una señal de 4.5 MHz que es añadida a la señal compuesta de video, pero puede ser también modulada en una portadora que está a 4.5 MHz más arriba o más abajo de la frecuencia de portadora de video, (+/- 25 KHz) como una señal separada.

A la izquierda de la portadora de video está la banda lateral vestigial inferior (0.75 MHz), y a la derecha está la banda superior completa (4 MHz). La señal de sonido es centrada en 5.75 MHz. Por ejemplo, una transmisión hecha en canal 2 tiene su portadora de video a 55.25 MHz y su portadora de sonido a 59.75 MHz y el receptor sintoniza el canal 2 y extrae la señal de video compuesto y la señal de sonido de las ondas de radio que las transmitieron a la antena.

Conclusiones

VENTAJAS DEL ADSL

Para el usuario:

-Acceso de alta velocidad

- Conexion permanente

-La capacidad no se comparte con otros usuarios

Para la compañía telefónica:

- Doble función del mismo cable

- Nula ocupación de la central

- No existe riesgo de colapso en la red conmutada (tampoco lo había usado las líneas de la RTB con tarifa plana.

 -Es suficiente instalar el servicio solo en aquellas líneas de los clientes que lo requieran.

INCONVENIENTES

· La atenuación aumenta con la distancia. Algunos usuarios ( 10%) se encuentran a más de 5,5 Km de una central telefónica.
· No es posible asegurar a priori la disponibilidad del servicio, ni el caudal máximo disponible. Hay que hacer pruebas para cada caso.
· ADSL sufre interferencias por emisiones de radio de AM

. No todas las líneas pueden ofrecer este servicio (por ejemplo las que se encuentren en muy mal estado o a mucha distancia de la central)

. La (mala) calidad del cableado en el domicilio del usuario puede afectar negativamente el funcionamiento del sistema.

REDES CONVERGENTES: FRECUENCIAS DE TRABAJO, SPLITTERS

En el siguiente enlace encontrarán los lineamientos básicos de las redes convergentes, en que frecuencias trabajan, los tipos de filtros y splitters que se implementan especialmente en las redes ADSL y como trabaja la TV por cobre.

http://www.slideshare.net/edgarp272/xdsl-splitters-filtrofrecuencias

Escriban, comenten, publiquen y compartan su información con el mundo solo así todos podremos comprender mejor las cosas
